項　目	説　明
Dx（mm）	小屋束の寸法を選択、または直接入力します。 Dxは伏図において左右方向に対するせい、Dyは上下方向に対するせいとします。
Dy（mm）
横架材天端からのオフセット（mm） （横架材天端から小屋束上端までの距離）	横架材天端からの高さ（位置）を直接入力する場合にチェックし、入力します。 計算には使用しません。 表示にのみ使用します。

※	ダイアログには、前回設定した内容が表示されます。

コマンドの下にある▼をクリックするとサブメニューが表示され、コマンドを実行することができます。

［小屋束の配置］ 小屋束を配置します（操作手順は、操　作 配置を参照）。 ［小屋束の削除］ 小屋束を削除します（操作手順は、操　作 削除を参照）。

配置

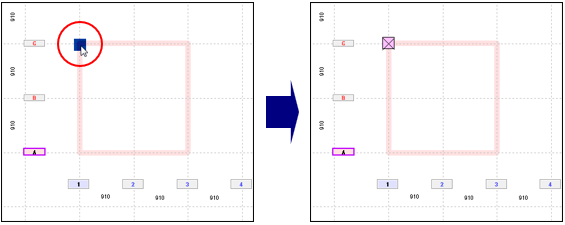

1. 小屋束を配置する位置にカーソルを合わせクリックすると、小屋束が配置されます。

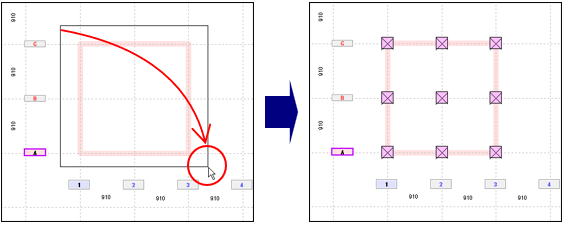

   また、ドラッグしながら配置する範囲を指示すると、一度に複数の小屋束を配置することができます。

2. 右クリックしてダイアログを表示します。
   ［キャンセル］ボタンをクリックし、コマンドを解除します。


   ※	ダイアログが画面に表示されている状態で、屋根伏図の作業ウィンドウ内を右クリックしても、 コマンドを解除します。

削除

1. サブメニューから［ 小屋束の削除］を選択します。

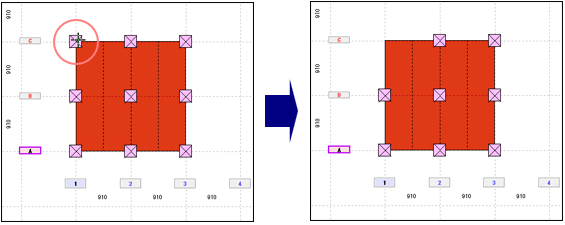

2. 削除したい小屋束にカーソルを合わせクリックすると、小屋束が削除されます。

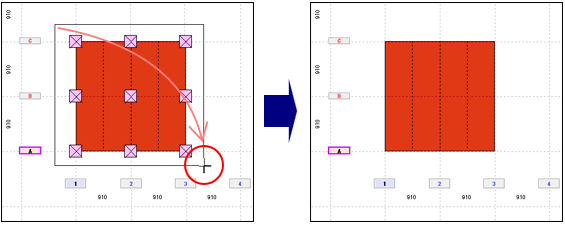

   また、ドラッグしながら削除する範囲を指示すると、一度に複数の小屋束削除することができます。

3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。


   ※	キーボードの［Esc］キーを押して、コマンドを解除することもできます。
